Arquitetura de Software

A Empurrando Juntas (EJ), é uma plataforma de pesquisa de opinião que, a partir da modelagem de personas, permite agrupar participantes com opiniões similares. Este agrupamento (também chamado de cluster), permite identificar bolhas de opinião que não poderiam ser capturadas por ferramentas comuns de survey como Google Forms e Survey Monkey. Para uma visão mais aprofundada do funcionamento da plataforma, acesse Criando um cadastro e começando a usar.

A EJ é uma aplicação monolítica desenvolvida com o framework Django. Além da aplicação web, também disponibilizamos uma API REST implementada com o framework DRF. Enquanto a aplicação web permite a gestão do processo de participação, a API permite integrar uma pesquisa em multiplos canais como Telegram, WhatsApp e sites de terceiros.

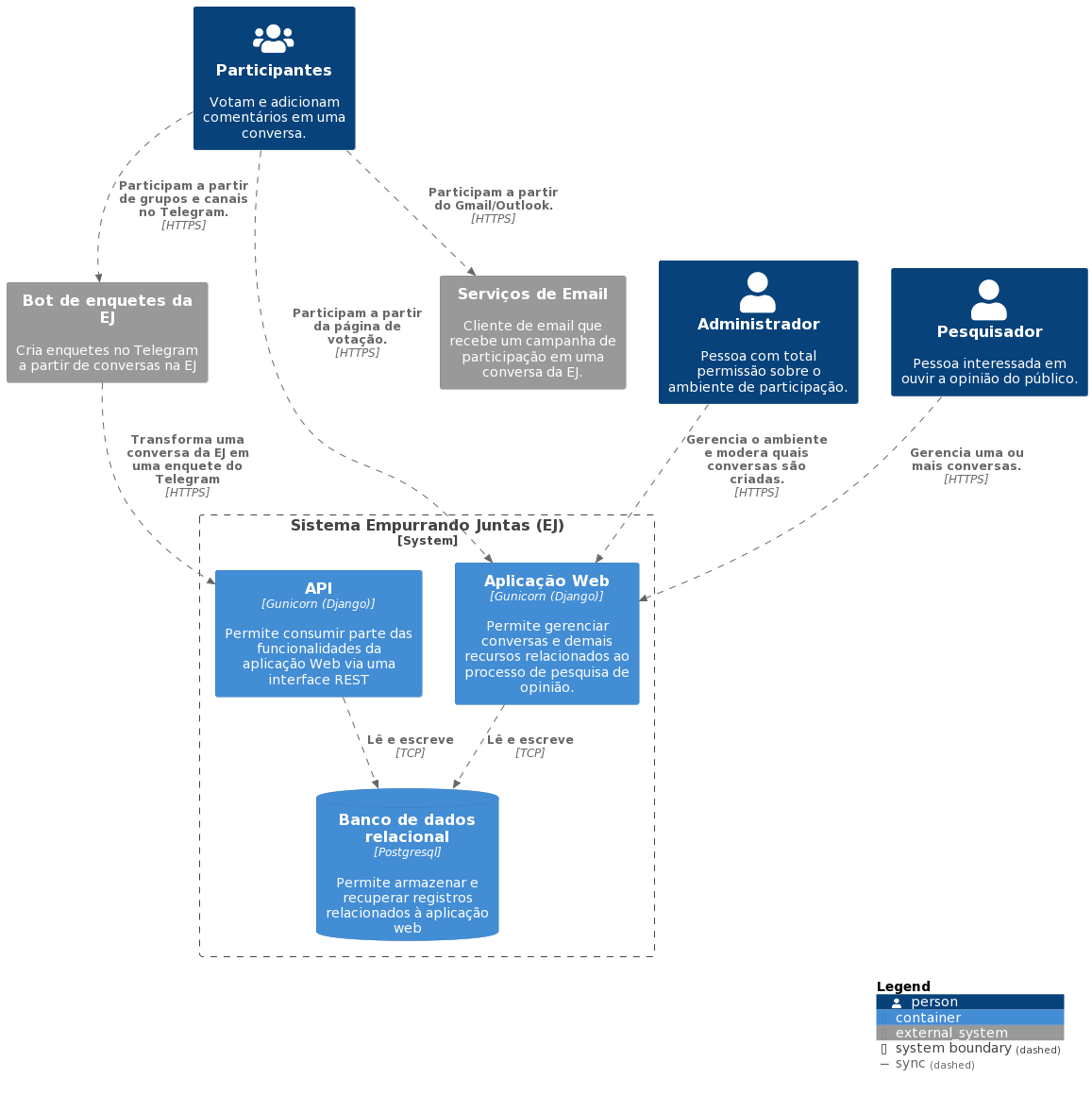

Atualmente, a aplicação é disponibilizada tanto em ambiente local quanto na nuvem utilizando Docker. Para instruções de como subir o ambiente, acesse o repositório do projeto. O diagrama a seguir apresenta uma visão geral de como estão organizados os containers do sistema.

../../_images/architecture_c4.png

Diagrama de arquitetura da aplicação

No diagrama de arquitetura, temos dois sistemas externos em que o perfil participante também interage. Isso ocorre porque um dos objetivos da plataforma é realizar pesquisas de opinião em multiplos canais como listas de email e Telegram. Isso só é possível por conta da API REST, que expõe parte das funcionalidades da aplicação web para que seja possível conecta-la à outros sistemas.

Note

O diagrama de arquitetura é versionado junto com o código-fonte. Para altera-lo, utilize o arquivo docs/development-guides/diagrams/architecture_c4.puml em conjunto com a biblioteca PlantUML.

Ecossistema

O Ecossistema EJ é o conjunto de repositórios e ferramentas que desenvolvemos para permitir a coleta de opinião em multiplos canais. Listaremos aqui os respositórios e uma breve descrição de cada um.

EJ Application

Repositório: https://gitlab.com/pencillabs/ej/ej-application

Aplicação web, API REST e guias de usuário e desenvolvimento.

Componente de Opinião

Repositório: https://gitlab.com/pencillabs/ej/conversation-component

Web Component que permite integrar a jornada de participação da EJ em páginas html. A motivação desse projeto é viabilizar a participação nas conversas sem que o usuário precise ser redirecionado para outro ambiente.

Bot de Opinião

Repositório: https://gitlab.com/pencillabs/ej/ej-bot

Permite relizar coletas EJ via interface conversacional. Pode ser integrado no Telegram, Whatsapp ou página html. O bot é implementado utilizando o Framework Rasa.

Bot de Enquetes

Repositório: https://gitlab.com/pencillabs/ej/ej-telegram-groups-bot

Permite relizar coletas EJ no formato de enquetes do Telegram. O bot é implementando utilizando a SDK Python do Telegram.

Aplicações que compõe o core

O Django utiliza a arquitetura MVT https://djangobook.com/mdj2-django-structure/. Nela, temos models (M) controlando regras de negócio, views (V) processando requisições HTTP e templates (T), que controlam apresentação e interação com o usuário. Todo projeto Django é composto por um ou mais apps, que são partes do sistema que agrupam funcionalidades relacionadas.

No contexto da EJ, temos apps que compoe o core do sistema e, por isso, implementam a jornada básica dos usuários participante e pesquisador. Para o participante, isso representa as seguintes possibilidades:

  1. Se registrar no ambiente de participação.
  2. Acessar a URL pública de uma ou mais conversas.
  3. Votar em comentários de uma ou mais conversas.
  4. Adicionar comentários em uma ou mais conversas.
  5. Navegar nas conversas disponíveis para participação.
  6. Editar informações em seu perfil.

Para o pesquisador, a jornada de participação representa o seguinte:

  1. Gerenciar uma ou mais conversas.
  2. Compartilhar uma ou mais conversas com seu público.
  3. Acompanhar o andamento da participação pelo dashboard das suas conversas.
  4. Modelar personas para que a plataforma gere os grupos de opinião.
  5. Analisar os resultados de uma conversa por meio do relatório de comentários e participantes.

Os apps do core são a “espinha dorsal” da EJ, mas cada organização que adota o projeto possui necessidades próprias como alterar o tema padrão, integrar a plataforma com outros sistemas e assim por diante. A página Customizando a EJ apresenta o caminho para customizar o core e adicionar novas funcionalidades à plataforma por meio do desenvolvimento de novos apps. O core da EJ é composto pelos seguintes apps:

ej_conversations

Aplicativo responsável por gerenciar a criação e gestão de uma conversa, comentários e votos.

ej_users

Aplicativo responsável por gerenciar a criação e gestão dos usuários, incluíndo o processo de autenticação, recuperação de senha, login e logout.

ej_profiles

Aplicativo responsável por gerenciar o perfil do usuário. O ej_users controla informações básicas relacionadas à autenticação enquanto o ej_profiles gerencia informações pessoais, como raça, gênero, número de telefone e imagem de perfil.

ej_clusters

Aplicativo responsável por gerenciar as rotinas matemáticas de clusterização e classificação dos participantes. O módulo ej_clusters.math implementa o nosso algorítmo K-means modificado, que permite agrupar usuários de acordo com a definição de personas.

ej_dataviz

Aplicativo responsável pela visualização dos resultados de uma coleta, como a visualização de núvem de pontos, relatório de comentários, relatório de participantes, dashboard da conversa e grupos de opinião.

ej_boards

Aplicativo responsável por agrupar as conversas do perfil Analista.
